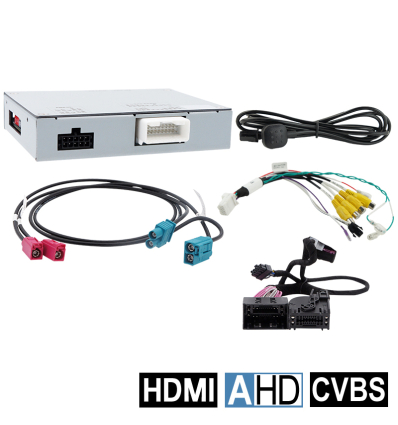

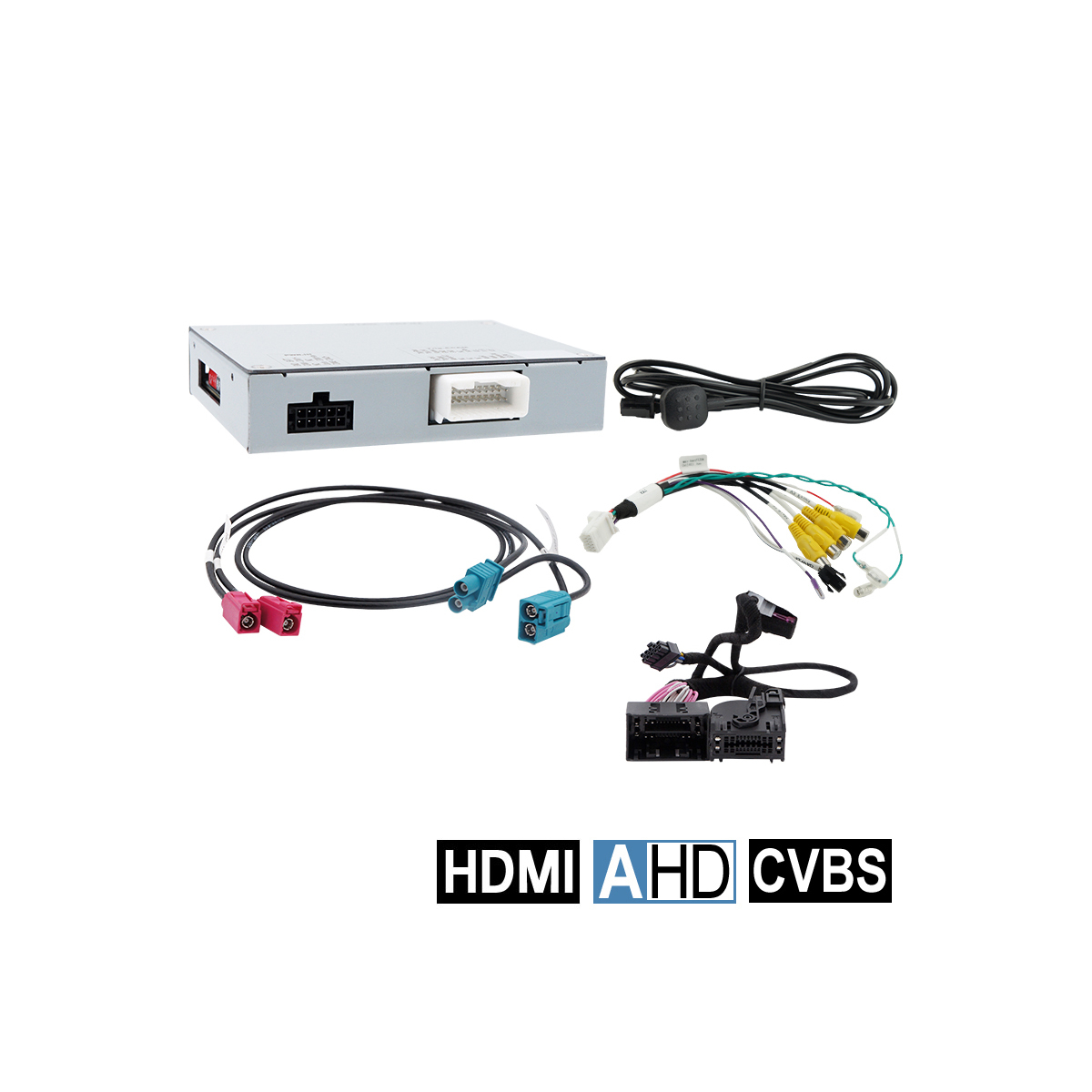

RVC interface HDA-MBN7 - Mercedes con sistema NTG7.0

Art. Nr: 24257-1

Stato: Nuovo

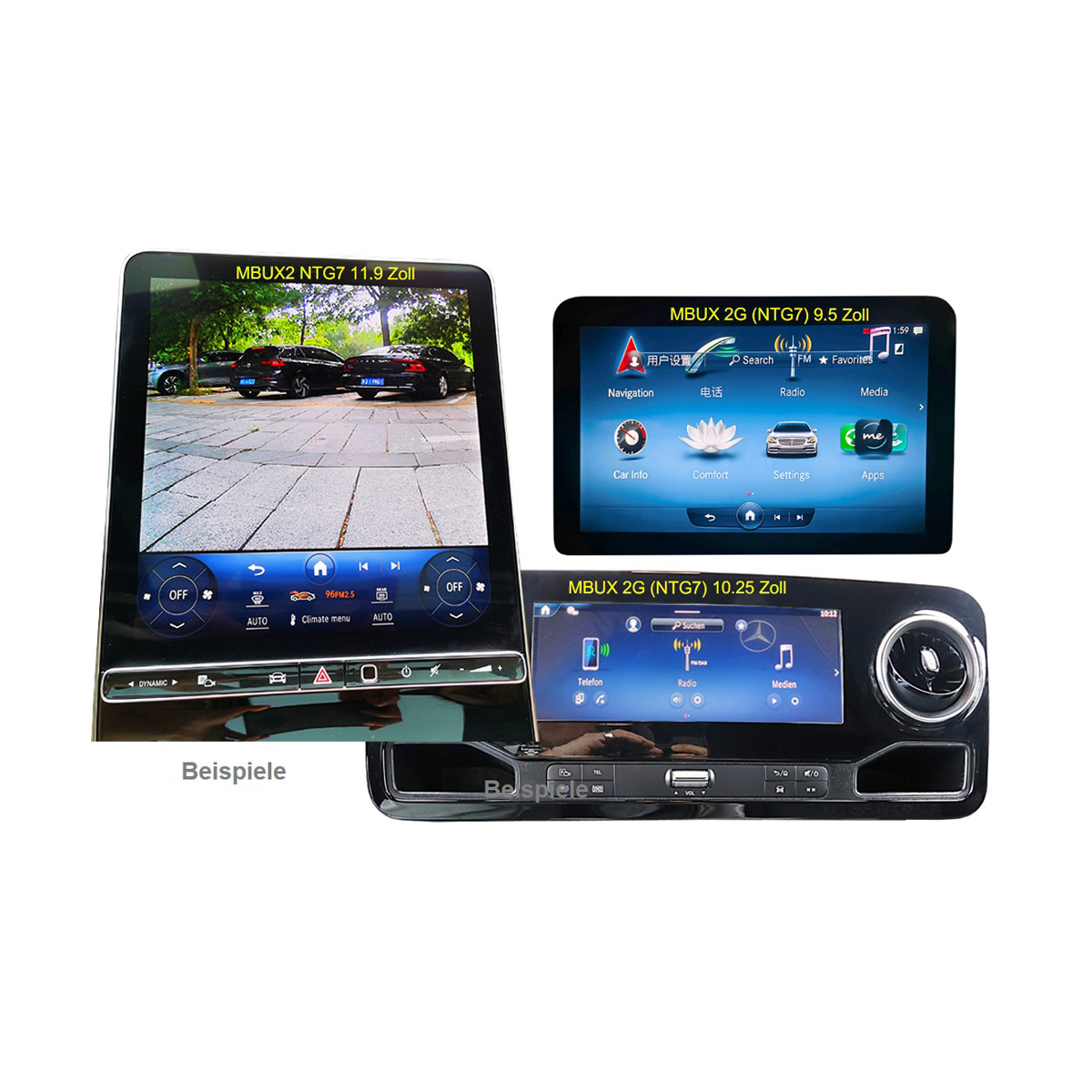

Interfaccia di retrocamera con supporto camere ad alta definizione (AHD) per veicoli Mercedes basati su sistema NTG7.0 ed in combinazione con monitor da 9,5", 10,25 ed 11,9". Ingressi per camper posteriore, anteriore e 2 aggiuntivi in CVBS e AHD.

Maggiori dettagli

Disponibilità: su ordinazione

Maggiori informazioni

L'interfaccia video consente di alimentare una telecamera per la visione posteriore, una telecamera anteriore con modalità automatica e due sorgenti video qualsiasi (per telecamere laterali o altri dispositivi retrofit, come lettori USB, sintonizzatori DVB-T2, ...) all'infotainment di fabbrica produttore del veicolo del sistema.
Tutti gli ingressi video sono compatibili CVBS e AHD.

Caratteristiche del prodotto

Alimentatore video per sistemi di infotainment di fabbrica
1 ingresso CVBS/AHD per telecamera di retromarcia
1 ingresso CVBS/AHD per fotocamera frontale
2 ingressi CVBS/AHD per telecamere laterali o altri dispositivi retrofit (ad es. dispositivi USB, sintonizzatore DVB-T2, ecc.)
Tutti gli ingressi sono compatibili con NTSC e PAL
Risoluzioni AHD supportate 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Passaggio automatico all'ingresso della telecamera di retromarcia in retromarcia
Commutazione automatica della telecamera anteriore dopo la retromarcia per 5, 10, 15 o 20 secondi
È possibile attivare linee guida regolabili (fisse o mobili) per la telecamera di retromarcia (le linee guida mobili non sono disponibili per tutti i veicoli)
Immagine libera durante la guida (SOLO per sorgenti video alimentate)

Compatibilità

Classe A (W177), sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici
Classe B (W247), sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici
Classe C modello T/station wagon (S206) dal 06/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
Classe C All-Terrain (X206) dal 10/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
CLE Coupé (C236) dal 11/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
CLE Cabrio (A236) dal 2024, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
Classe E (W214) dal 08/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
Classe E modello T/station wagon (S214) dal 08/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
Classe E All-Terrain (X214) dal 09/2013, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
EQE (V295) dal 03/2022, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
SUV EQE (X294) dal 12/2022, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
EQS (V297) da 08/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
EQS SUV (X296) dal 08/2022, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
GLC Coupé (C254) dal 07/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
SUV GLC (X254) dal 07/2022. Sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
GT AMG Coupé (C192) dal 10/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
SL AMG (R232) dal 11/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
Sprinter (W907/W910), sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici
Sistema multimediale Vito (W447) MBUX2 NTG7 con monitor da 10,25 pollici

Restrizioni

Compatibilità bus CAN - La compatibilità bus CAN dell'interfaccia può essere limitata ad alcuni veicoli completamente o per singole funzioni. Ciò può diventare evidente sia durante l'installazione che successivamente. L'interfaccia con tutti gli ingressi video può essere utilizzata con segnali di commutazione analogici senza essere collegata al bus CAN del veicolo. Le singole funzioni aggiuntive vengono omesse, vedere sotto.
Solo video: l'interfaccia non fornisce alcun segnale audio. Per l'immissione dei segnali audio è necessario utilizzare un ingresso audio AUX eventualmente esistente di fabbrica o prodotti opzionali (ad esempio modulatore FM).
Telecamera posteriore di fabbrica: il passaggio automatico all'ingresso retrocamera avviene solo finché è inserita la retromarcia. Per tempi di commutazione diversi sono necessari accessori opzionali.
Camera anteriore aftermarket: il passaggio alla fotocamera anteriore avviene automaticamente dopo aver disinserito la retromarcia per 5, 10, 15 o 20 secondi (a seconda dell'impostazione del menu OSD). È possibile anche il passaggio manuale alla fotocamera anteriore utilizzando il pulsante esterno.
Linee ausiliarie per telecamera posteriore - Se il bus CAN del veicolo non è completamente compatibile con l'interfaccia o con una connessione analogica, la funzione delle linee ausiliarie mobili non può essere utilizzata.
Veicoli con sistema di assistenza al parcheggio attivo 235 - Quando si utilizza il sistema di assistenza al parcheggio attivo di fabbrica 235, l'immagine della telecamera non può essere visualizzata.
