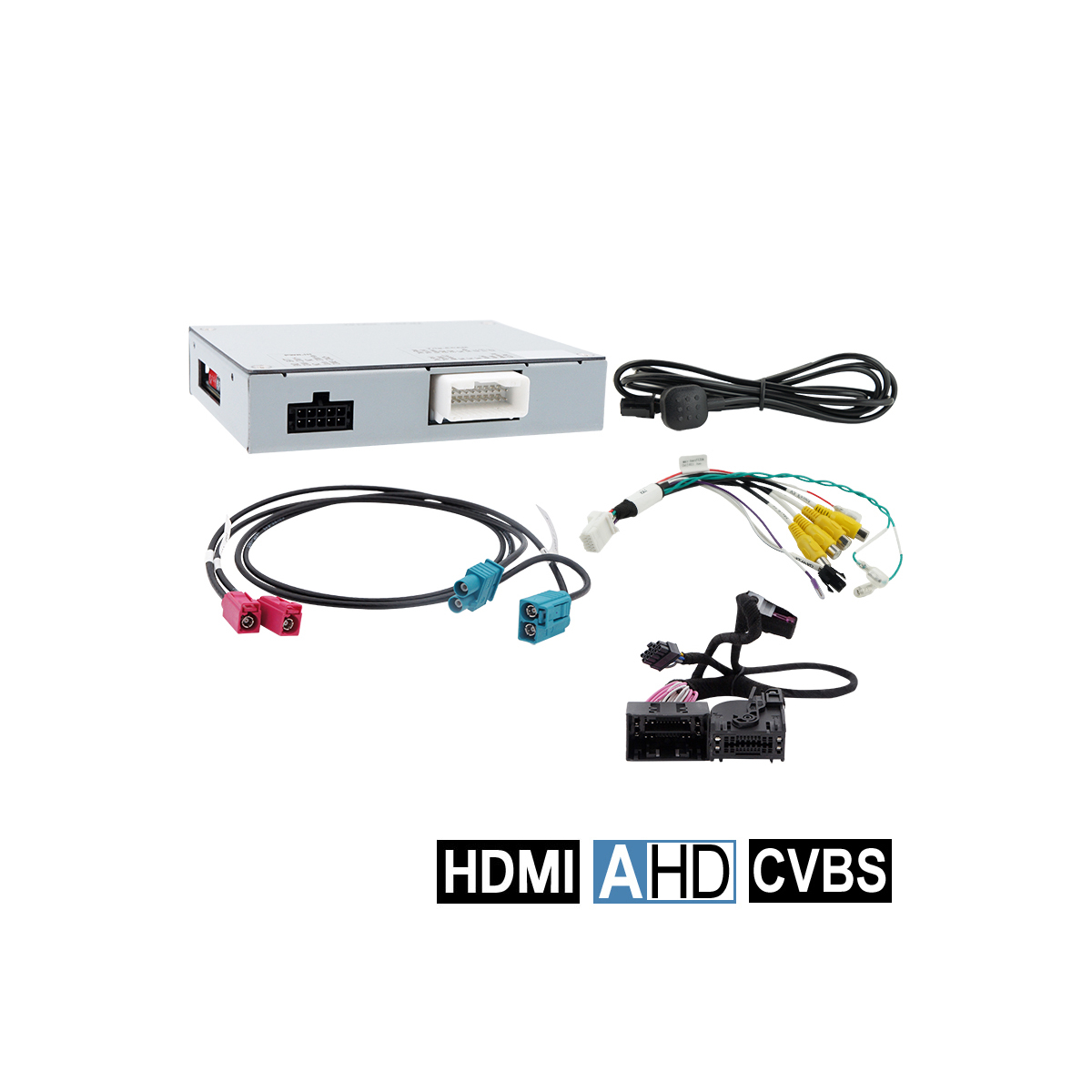

RVC interface HDV-MBN7 - Mercedes con sistema NTG7.0

• L'interfaccia video consente di alimentare una telecamera per la visione posteriore, una telecamera anteriore con modalità automatica e due sorgenti video qualsiasi (per telecamere laterali o altri dispositivi retrofit, come lettori USB, sintonizzatori DVB-T2, ...) all'infotainment di fabbrica produttore del veicolo del sistema.
• Inoltre l'interfaccia video dispone di un ingresso HDMI che può essere utilizzato per una telecamera per retromarcia HD o un'altra sorgente HDMI (ad esempio dispositivo iOS/Android, laptop, chiavetta streaming).
• Tutti gli ingressi video sono compatibili CVBS e AHD.

Caratteristiche del prodotto

• Alimentatore video per sistemi di infotainment di fabbrica
• 1 ingresso CVBS/AHD per telecamera di retromarcia
• 1 ingresso CVBS/AHD per fotocamera frontale
• 2 ingressi CVBS/AHD per telecamere laterali o altri dispositivi retrofit (ad es. dispositivi USB, sintonizzatore DVB-T2, ecc.)
• Tutti gli ingressi sono compatibili con NTSC e PAL
• Risoluzioni AHD supportate 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
• 1 ingresso HDMI per telecamera posteriore HD o altra sorgente HDMI (ad esempio dispositivo iOS/Android, laptop, chiavetta streaming, sintonizzatore DVB-T2, ecc.)
• Uscita audio analogica per la sorgente HDMI
• Passaggio automatico all'ingresso della telecamera di retromarcia in retromarcia
• Commutazione automatica della telecamera anteriore dopo la retromarcia per 5, 10, 15 o 20 secondi
• È possibile attivare linee guida regolabili (fisse o mobili) per la telecamera di retromarcia (le linee guida mobili non sono disponibili per tutti i veicoli)
• Immagine libera durante la guida (SOLO per sorgenti video alimentate)

Compatibilità

• Classe A (W177), sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici
• Classe B (W247), sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici
• Classe C modello T/station wagon (S206) dal 06/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• Classe C All-Terrain (X206) dal 10/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• CLE Coupé (C236) dal 11/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• CLE Cabrio (A236) dal 2024, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• Classe E (W214) dal 08/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• Classe E modello T/station wagon (S214) dal 08/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• Classe E All-Terrain (X214) dal 09/2013, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• EQE (V295) dal 03/2022, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• SUV EQE (X294) dal 12/2022, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• EQS (V297) da 08/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• EQS SUV (X296) dal 08/2022, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• GLC Coupé (C254) dal 07/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• SUV GLC (X254) dal 07/2022. Sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• GT AMG Coupé (C192) dal 10/2023, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• SL AMG (R232) dal 11/2021, sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici
• Sprinter (W907/W910), sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici
• Sistema multimediale Vito (W447) MBUX2 NTG7 con monitor da 10,25 pollici

Restrizioni

• Compatibilità bus CAN - La compatibilità bus CAN dell'interfaccia può essere limitata ad alcuni veicoli completamente o per singole funzioni. Ciò può diventare evidente sia durante l'installazione che successivamente. L'interfaccia con tutti gli ingressi video può essere utilizzata con segnali di commutazione analogici senza essere collegata al bus CAN del veicolo. Le singole funzioni aggiuntive vengono omesse, vedere sotto.
• Solo video: l'interfaccia non fornisce alcun segnale audio. Per l'immissione dei segnali audio è necessario utilizzare un ingresso audio AUX eventualmente esistente di fabbrica o prodotti opzionali (ad esempio modulatore FM). Per una sorgente HDMI in ingresso, l'audio viene emesso tramite un'uscita audio analogica (presa jack da 3,5 mm).
• Telecamera posteriore di fabbrica: il passaggio automatico all'ingresso retrocamera avviene solo finché è inserita la retromarcia. Per tempi di commutazione diversi sono necessari accessori opzionali.
• Camera anteriore aftermarket: il passaggio alla fotocamera anteriore avviene automaticamente dopo aver disinserito la retromarcia per 5, 10, 15 o 20 secondi (a seconda dell'impostazione del menu OSD). È possibile anche il passaggio manuale alla fotocamera anteriore utilizzando il pulsante esterno.
• Linee ausiliarie per telecamera posteriore - Se il bus CAN del veicolo non è completamente compatibile con l'interfaccia o con una connessione analogica, la funzione delle linee ausiliarie mobili non può essere utilizzata.
• Veicoli con sistema di assistenza al parcheggio attivo 235 - Quando si utilizza il sistema di assistenza al parcheggio attivo di fabbrica 235, l'immagine della telecamera non può essere visualizzata.

Connessioni

• Ingresso immagine: doppio Fakra
• Alimentazione e bus CAN: estremità del cavo aperte
• Ingressi video (2x): prese Cinch
• Ingresso telecamera per retromarcia: presa RCA
• Ingresso fotocamera frontale: presa RCA
• Cavi trigger (4x): estremità del cavo aperte
• Ingresso video aggiuntivo: HDMI
• Uscita audio HDMI: presa jack da 3,5 mm

Dati tecnici

• Voltaggio operativo: 12 V CC (9~16 V)
• Corrente di riposo - ca
• Consumo corrente: 280 mA
• Ingresso video: 0,7~1 V
• Tipi di segnali di ingresso video: CVBS/AHD/HDMI
• Standard di segnale FBAS/AHD - NTSC/PAL
• Intervallo di temperatura: da -40°C a +85°C
• Dimensioni interfaccia video: 117 x 25 x 109 mm (L x A x P)
