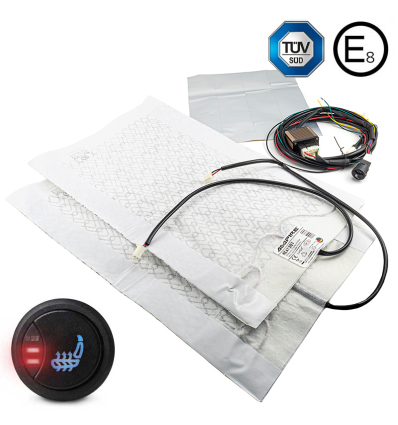

Riscaldamento del sedile AMPIRE, regolabile in 3 stadi, 12 volt

• Riscaldatore del sedile in carbonio affidabile e resistente tipo HEAT301 per un sedile del veicolo con impostazione della temperatura a 3 livelli tramite un pulsante.
• Adatto per l'installazione sotto il rivestimento in pelle dello schienale e del cuscino del sedile.

Caratteristiche:

• Set progettato per una seduta con schienale e cuscino seduta
• Comportamento di riscaldamento molto veloce e omogeneo
• Elementi riscaldanti adattabili alla geometria del sedile
• Adatto solo per coprisedili in pelle
• Tre livelli di riscaldamento commutabili, 18/35/50 watt tramite pulsante
• Protezione integrata contro il surriscaldamento
• Il set è progettato per l'installazione nel rivestimento del sedile
• Set completo per un posto con pulsante luminoso e cablaggio

Specifiche tecniche:

• Dimensioni dei tappetini riscaldanti: 480 x 280 mm
• Spessore dei tappetini riscaldanti: 1,1 mm
• Potenza nominale 50 watt
• Tensione nominale 12 volt
• Corrente nominale 3,7 ampere
• Massimo consumo di corrente 4,5 ampere (14,4 VDC)
• Fusibile consigliato 5 ampere

Fornitura:

• Numero di tappetini riscaldanti: 2 pezzi (sedile/schienale)
• Cablaggio con relè
• Pulsante luminoso (3/2/1/Off) con LED rosso
• 4 strisce biadesive per il montaggio
• Istruzioni di montaggio e minuteria

Approvazioni:

• E-approvazione E8*10R05/00*11234*00
• TÜV SÜD
• Direttive europee rilevanti:
  • 2011/65/UE
  • 2014/30/UE
  • 2014/35/UE
• Norme pertinenti:
  • EN50498:2010
  • EN50581:2012
  • EN62368-1:2014

Connessioni dei cavi:

• Nero: massa (corpo)
• Rosso: +12 volt (morsetto 30)
• Giallo: accensione (morsetto 15) +12 volt
• Verde: Ingresso illuminazione +12 volt
• Lunghezza cavo 340 cm

Istruzioni per la sicurezza:

1. Osservare le seguenti istruzioni di sicurezza ed eseguire tutte le fasi di installazione in modo accurato e completo, poiché la mancata osservanza può causare danni materiali, danni materiali e lesioni personali. L'installazione deve essere eseguita solo da officine specializzate!
2. Controllare innanzitutto come segue se è possibile installare i tappetini:

a) Nel caso di sedili con rivestimenti incollati, l'installazione è complicata o non è affatto possibile.
b) L'installazione non è possibile per sedili con scanalature longitudinali.
c) Non è possibile installare sedili con fascia centrale di larghezza inferiore a 270mm, in quanto i bordi devono terminare davanti alle trincee longitudinali laterali.

3. Osservare le istruzioni del produttore del veicolo per il rilevamento dell'occupazione del sedile esistente!
4. Osservare le istruzioni del produttore del veicolo per i tendicinghia esistenti!
5. Osservare le istruzioni del produttore del veicolo per gli airbag laterali esistenti nello schienale!

a) I coprisedili e le cuciture non possono essere modificati.
b) I tappetini riscaldanti possono essere applicati solo nella parte centrale dell'imbottitura in gommapiuma.

6. Utilizzare lo schema elettrico del veicolo per assicurarsi che l'impianto elettrico del veicolo e le sezioni dei cavi siano adatti ai carichi di corrente aggiuntivi.
7. Controllare se c'è un posto adatto per installare gli interruttori
8. Utilizzare solo i componenti originali inclusi nella fornitura!
9. Gli elementi riscaldanti non devono essere accorciati in larghezza. Non sono ammessi tagli longitudinali. Sono possibili tagli trasversali stretti e accorciare il tappetino all'estremità opposta del cavo! (Fig. 1)
10. I tappetini riscaldanti possono essere posati attraverso le scanalature trasversali del cuscino in schiuma, ma i bordi di un taglio trasversale devono terminare davanti alle scanalature.
11. Le fibre di carbonio non devono entrare in contatto con componenti elettricamente conduttivi come fermagli per tappezzeria o telai dei sedili. Isolare i bordi ritagliati con del nastro in tessuto.
12. Gli elettrodi non devono essere danneggiati quando si eseguono i tagli trasversali. Mantenere una distanza minima di 40 mm dal bordo della pagina. (figura 2)
13. Le fibre di carbonio, che solitamente sporgono di qualche millimetro ai lati dei tappetini, non devono in nessun caso entrare in contatto con componenti elettricamente conduttivi. Evitare anche qualsiasi contatto con tiranti compressi!
14. Gli elementi riscaldanti devono essere fissati in modo sicuro (ad es. adesivo spray adatto) e installati senza pieghe, altrimenti sussiste il rischio di incendio!
15. Assicurarsi che gli elementi riscaldanti non vengano danneggiati durante l'installazione. Possibili cause sono fermagli per tappezzeria, strumenti ausiliari o telai dei sedili con spigoli vivi.
16. Quando si incollano gli elementi riscaldanti, lo stampo deve essere privo di silicone, grasso e polvere. La piena forza adesiva si ottiene attraverso una pressione di contatto sufficiente e un tempo di esposizione sufficiente. Di solito ci vogliono alcune ore. Un elemento riscaldante completamente installato non deve essere rimosso e reinstallato.
17. Se i cavi sono instradati e fissati correttamente, assicurarsi che il sedile possa essere spostato senza problemi nelle guide!
18. Evitare il contatto con spigoli vivi, pieghe e sollecitazioni di trazione per non danneggiare l'isolamento del cavo!
19. Annotare i codici delle memorie volatili (radio, navigazione, ecc.) e scollegare la batteria prima di intervenire sull'impianto elettrico del veicolo per collegare le resistenze!
20. La temperatura di riscaldamento varia a seconda del materiale del sedile e del rivestimento.
21. In caso di guasto, controllare prima il fusibile!
22. Al momento della consegna al cliente, spiegare come funziona e gli aspetti di sicurezza.

Avvertenze:

• Osservare le istruzioni e i requisiti di sicurezza prescritti dal produttore del veicolo e dal rivenditore di veicoli!
• Il produttore declina ogni responsabilità per eventuali danni nei seguenti casi:
  • Errore di montaggio o connessione
  • Danni al prodotto dovuti a influssi meccanici e sovratensione
  • Modifiche al prodotto senza l'espressa autorizzazione del produttore
    Utilizzare per scopi diversi da quelli descritti nelle istruzioni
